Kapitola 5. Reversní inženýrství

Obsah

Z databáze
Z PSQL do XMI
Z PSQL do XMI s původním grafickým rozvržením

Z databáze

Z menu zvolte Soubor->Načti PSQL z DB. Objeví se dialogové okno, které Vám umožní výběr tabulek databáze, které chce importovat do PSQL.

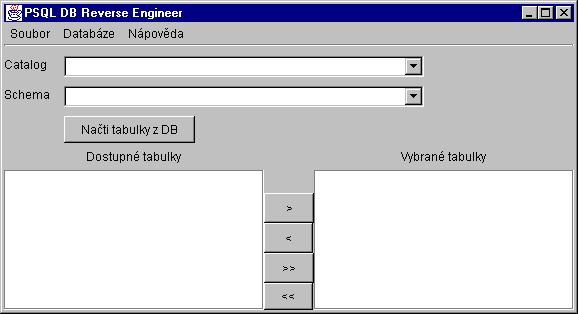

Obrázek 5.1. Reverzní inženýrství

Reverzní inženýrství
Z menu zvolte Databáze->Připojení. Objeví se dialog pro připojení:

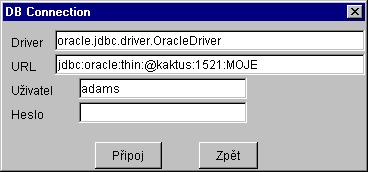

Obrázek 5.2. Připojení k databázi

Připojení k databázi
Zvolte potřebné parametry a stiskněte Připoj. Poté zvolte požadovaný katalog (většinou databáze) a uživatele, pod kterým byly tabulky založeny a stiskněte tlačítko Načti tabulky z DB.

Jakmile máte vybrány všechny požadované tabulky, pak z menu zvolte Soubor->Exportuj do PSQL. Okno se uzavře a tablky jsou přeneseny do hlavního okna PSQL.

Pokud při importu dojde k porušení integrity, pak je tato zpráva oznámena uživateli. Dochází k tomu, pokud do importu nejsou zahrnuty všechny tabulky, které jsou referencovány již vybranými tabulkami.
